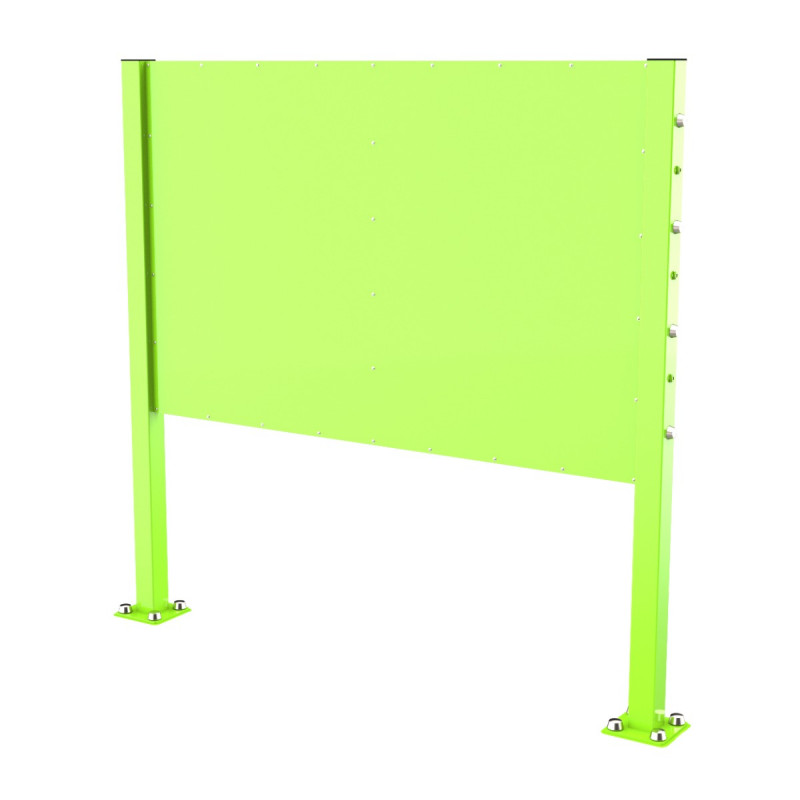

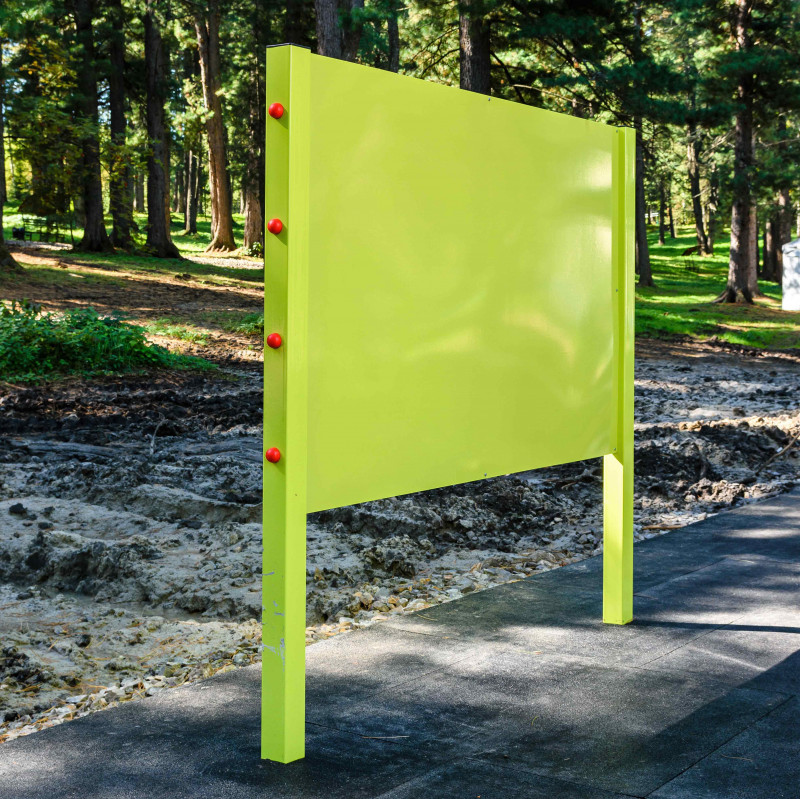

Fix-1700 Щит информационный (без нанесения информации)
Щит информационный является стационарным.
Щит информационный предназначен для размещения информации на открытых площадках и парковых зонах.
Щит информационный состоит из столбов-опор, информационной панели и закладных.
Эксплуатационные размеры щита информационного: длина – 2100 мм, ширина – 180 мм, высота – 2012 мм.
Размеры информационной панели: длина-1750 мм, высота-1150 мм.
Вес: 90,5 кг.
Все детали щита окрашены порошковой краской на полиэфирной основе, обеспечивающей высокие антикоррозийные свойства. Деревянные элементы покрыты износостойкой краской, обеспечивающей надёжную защиту от влияния окружающей среды и долговечность.
Цвет металлических элементов – PANTONE 382C, другие цвета-опционально.
Щит информационный состоит из:
- столбы-опоры;
- информационная панель;
- закладные.
Столбы-опоры щита информационного выполнены из трубы 80х80х3 мм, к основанию которых с помощью сварного шва установлена пластина толщиной 8 мм размером 180х180 мм с укосинами из листа толщиной 6 мм, верх столба-опоры закрывается пластиковой заглушкой. Каркас информационной панели выполнен из трубы 25х25х1,5. Каркас обшит фанерой толщиной 6 мм с двух сторон, на лицевую сторону фанеры фиксируется лист оцинкованной стали толщиной 0,5 мм.
Монтаж тренажера производится на закладные, забетонированные заранее на глубину не менее 0,5м до пластины, пластина после установки тренажера должна быть засыпана ПГС.
Крепление к закладной производится пластиной в основании столба-опоры, с размерами 180х180 мм. Соединение щита информационного и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22х30. Овальные отверстия позволяют осуществлять дополнительную регулировку щита информационного.
Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм.
Закладная выполнена из трубы 80*80*3 мм с приваренной пластиной толщиной 8 мм, и усилена косынками из листа 6 мм толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм пластине и приварены.
Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость, что значительно облегчает сборку и установку тренажёра.
